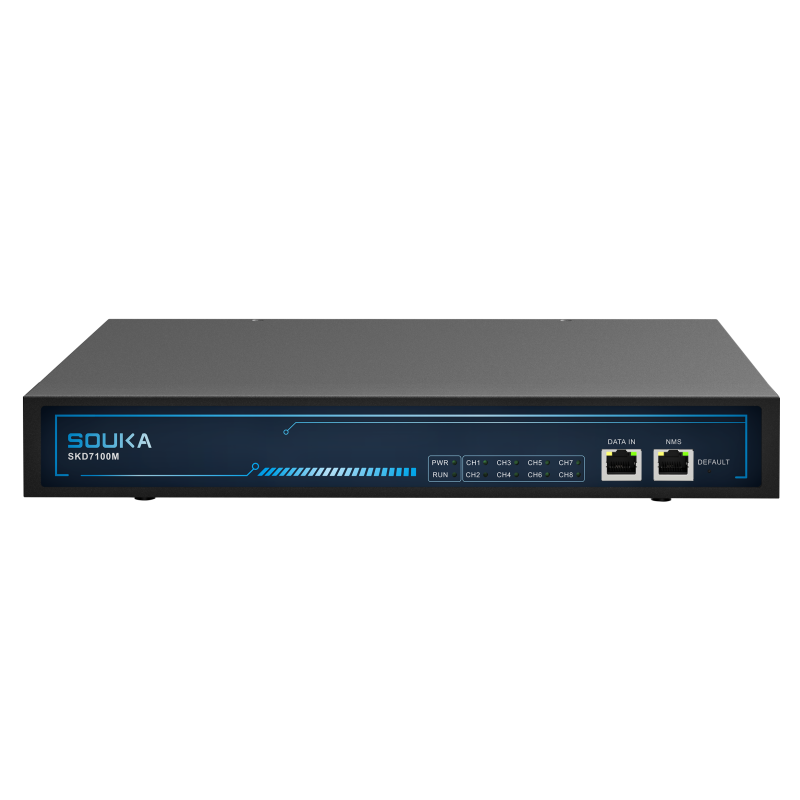

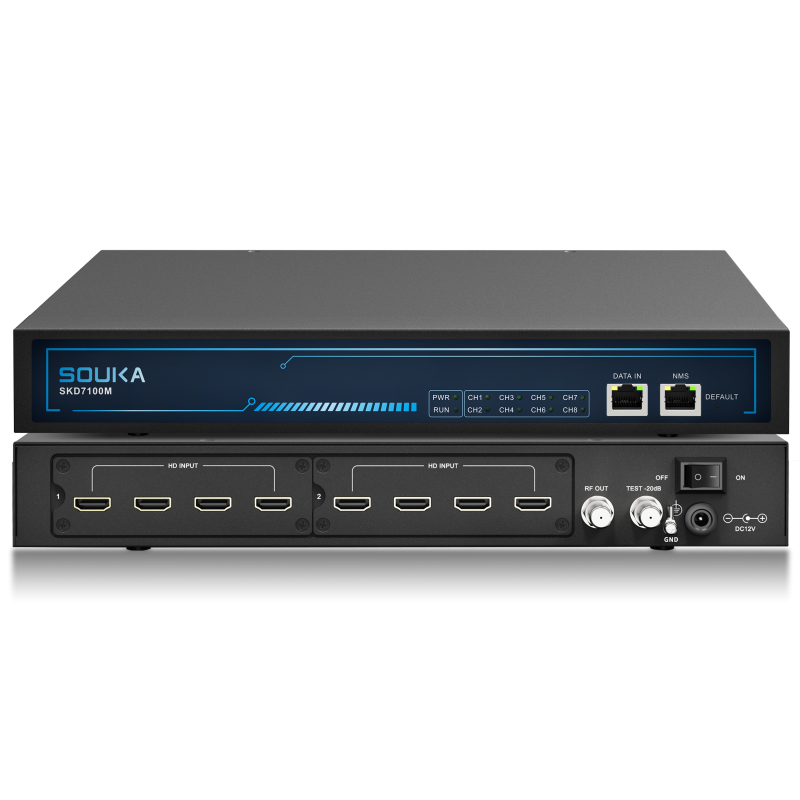

مُعدّل ترميز عالي الدقة 4 أو 8 في 1 لنظام التلفزيون الرقمي

SKD711X معلمة الوحدة الأساسية

مقاس

318 ( ل )* 260 ( و )* 44 ( ح )مم

تثبيت

رف 1U19 بوصة ، تعليق على الحائط، سطح المكتب

درجة حرارة العمل والرطوبة

-10 درجة مئوية -45 درجة مئوية، 40% -70%

درجة حرارة التخزين والرطوبة

-40 درجة مئوية -70 درجة مئوية، 40% -95%

قوة

جهد الإمداد

دي سي 12 الخامس

الحد الأقصى للتيار

7000 مللي أمبير

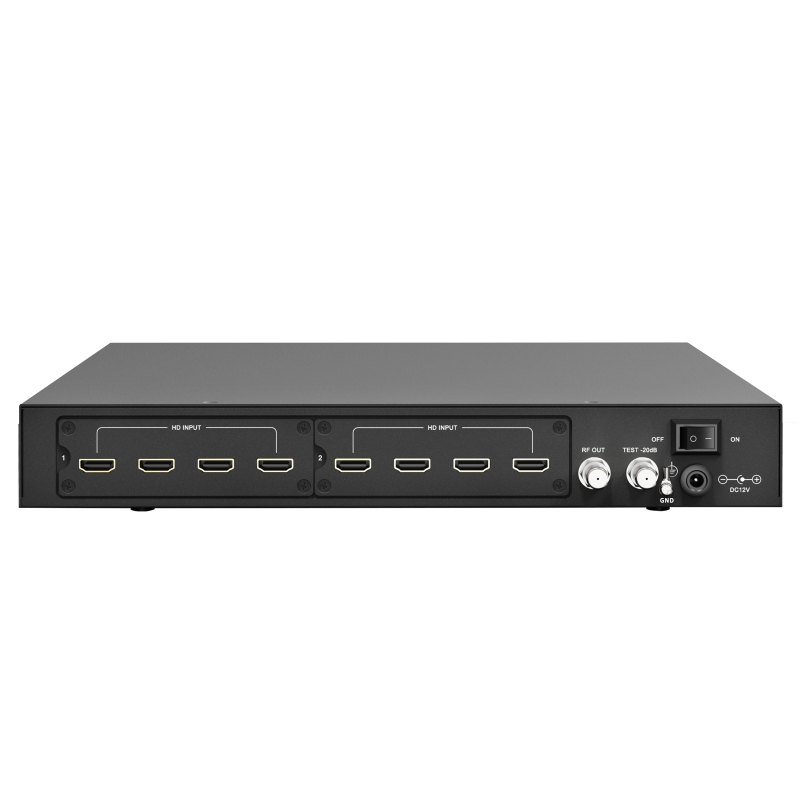

منفذ إدخال الوحدة

بطاقات

2

وحدة لكل بطاقة

4 وحدات الإدخال عالية الدقة

إدخال IP

منفذ إدخال IP

منفذ شبكة RJ45 بسرعة 1 جيجابت

تنسيق الإدخال

يدعم UDP/RTP بروتوكولات الإدخال ، يدعم SPTS/MPTS معالجة التدفق ، يدعم 256 عنوان IP

مخرج التردد اللاسلكي

منفذ الإخراج

موصل أنثى، مخرج RF واحد ومخرج منفذ اختبار 1-20 ديسيبل

معيار الإخراج

DVBC(J83A/B/C)،DVBT/T2،DTMB،ISDB-T،ATSC (اختياري)

التردد اللاسلكي نطاق التردد

50-870 ميجا هرتز الحد الأدنى للخطوة 1 ميجا هرتز

مستوى الإخراج

≥105 ديسيبل فولت (0-20 ديسيبل) ضبط النطاق، خطوة (0.5 ديسيبل)

رفض النطاق الخارجي

≥60 ديسيبل

معاوقة الخرج

75 أوم

ترددات الإخراج

ترددات 4/8 (اختياري)

معلمات التعديل

ج.83أ/ج

معيار

الملحق أ/ج

الترددات

4

8

كوكبة

16ق م، 32ق م، 64ق م، 128ق م، 256ق م

مير

≥36 ديسيبل

معدل الرمز

3.600~6.960 ميجابايت في الثانية

نطاق تردد الإخراج (قابل للتعديل)

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

رفض النطاق الخارجي

≥60 ديسيبل

معاوقة الخرج

75 أوم

دي تي إم بي

معيار

GB20600-2006

الترددات

4

8

كوكبة

كيو بي اس كي ، QAM16، QAM64، QAM4_NR، QAM32

تحويل فورييه السريع

ناقل واحد، ناقلات متعددة

إطار المزامنة

420 و 595 و 945

شفرة معدل

0.4، 0.6، 0.8

عمق التشابك

لا شيء، 240، 720

مير

≥36 ديسيبل

تردد الإخراج

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

بدون رفض الفرقة

≥60 ديسيبل

معاوقة الخرج

75 أوم

ISDB-T

معيار

ANSI/SCTE 2001-B004

تكرار

4

8

كوكبة

QAM4، QAM16، QAM64

تحويل فورييه السريع

2K، 4K، 8K

فترة الحراسة

1/4، 1/8 ، 1/16 ، 1/32

معدل الكود

1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8

عمق التشابك

لا أحد، 2 كيلو ، 4K ، 8 كيلو

عرض النطاق الترددي

6 ميجا هرتز

مير

≥36 ديسيبل

تردد الإخراج

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

بدون رفض الفرقة

≥60 ديسيبل

معاوقة الخرج

75 أوم

DVB-T

معيار

ETS 300 744

تكرار

4

8

كوكبة

QAM4، QAM16، QAM64

تحويل فورييه السريع

2K، 4K، 8K

فترة الحراسة

1/4، 1/8 ، 1/16 ، 1/32

معدل الكود

1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8

عمق التشابك

لا أحد، 2 كيلو ، 4K ، 8 كيلو

عرض النطاق الترددي

6 ميجا هرتز، 7 ميجا هرتز، 8 ميجا هرتز،

مير

≥36 ديسيبل

تردد الإخراج

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

بدون رفض الفرقة

≥60 ديسيبل

معاوقة الخرج

75 أوم

DVB-T2

معيار

EN 302 755

الترددات

4

8

كوكبة

QAM4، QAM16، QAM64،QAM 256

تحويل فورييه السريع

2K، 2K، 4K، 8K، 16K

فترة الحراسة

1/4، 1/8 ، 1/16 ، 1/32

معدل الكود

1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8

عمق التشابك

يدعم جميع خيارات Time Interleave الثلاثة دون تقطيع فرعي أو قفزة إطارية.

عرض النطاق الترددي

1.7، 6 ، 7 ، 8 ، 10 ميجا هرتز

مير

≥36 ديسيبل

تردد الإخراج

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

بدون رفض الفرقة

≥60 ديسيبل

معاوقة الخرج

75 أوم

هيئة مراقبة التلفزيون والراديو الأمريكية

معيار

8VSB

الترددات

4

8

عرض النطاق الترددي

6 ميغا هرتز

مير

≥36 ديسيبل

تردد الإخراج

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

بدون رفض الفرقة

≥60 ديسيبل

معاوقة الخرج

75 أوم

ج.83ب

معيار

الملحق ب

الترددات

4

8

كوكبة

64 ق م، 256 ق م

معدل الرمز

5.05641 ميجا باسكال/ثانية (64 كيلو باسكال)، 5.360537 ميجا باسكال/ثانية (256 كيلو باسكال)

مير

≥36 ديسيبل

نطاق تعديل تردد الإخراج

50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز

مستوى الإخراج

110 ديسيبل فولت ± 3 ديسيبل

نطاق تعديل مستوى الإخراج

0～-20 ديسيبل

بدون رفض الفرقة

≥60 ديسيبل

معاوقة الخرج

75 أوم
