8 إشارات FTA إلى مُعدّل RF مع مدخل DVB-C/T/T2

يتكامل SKD717X مع 4 أو 8 DVB-C/T/T2 مدخلات و256 بثًا عبر بروتوكول الإنترنت في جهاز واحد، يُخرج 4-8 قنوات تردد لاسلكي (RF) تدعم معايير البث العالمية الرئيسية (DVB-C/T/T2، DTMB، ATSC، ISDB-T). يوفر إدارة مركزية عبر واجهة ويب سهلة الاستخدام لتكوين ومراقبة فعّالَين، مع توفير مخرجات عالية الأداء ومستقرة، مناسبة للبيئات المتطلبة مثل الفنادق والمستشفيات.

الماركة:
SOUKA
رقم العنصر.:
SKD717X
النظام (موك):
1
دفع:
EX-WORK
أصل المنتج:
China
اللون:
Black
ميناء الشحن:
Shenzhen
المهلة：
3 working days

الاستفسار الآن

تفاصيل المنتج

SKD717X

رأس رقمي 4/8 إشارات FTA إلى مُعدّل RF مع مدخل DVB-C/T/T2

سمات:

1. يدعم جهاز واحد ما يصل إلى بطاقتين.
2. دعم 4-8 قنوات، DVB-C(J83A)/DVB-T/T2 مدخل.

3. دعم إدخال بروتوكول UDP/RTP، ودعم معالجة تدفق SPTS/MPTS.
4. دعم 256 عنوان IP، ومدخلات جيجابت.
5. يدعم إعادة تعيين PID وتحرير معلومات PSI/SI وإدراجها.
6. يدعم خرج التعديل الرقمي لنقاط التردد 4/8، ويدعم الخرج DVBC (J83A/B/C)، وDVBT/T2، وDTMB، وISDB، وATSC (اختياري).
7. 1 منفذ جيجابت ومنفذ إدارة واحد.
8. يتم تشغيل الجهاز عبر الكمبيوتر (الويب)، ويدعم إدارة السحابة.

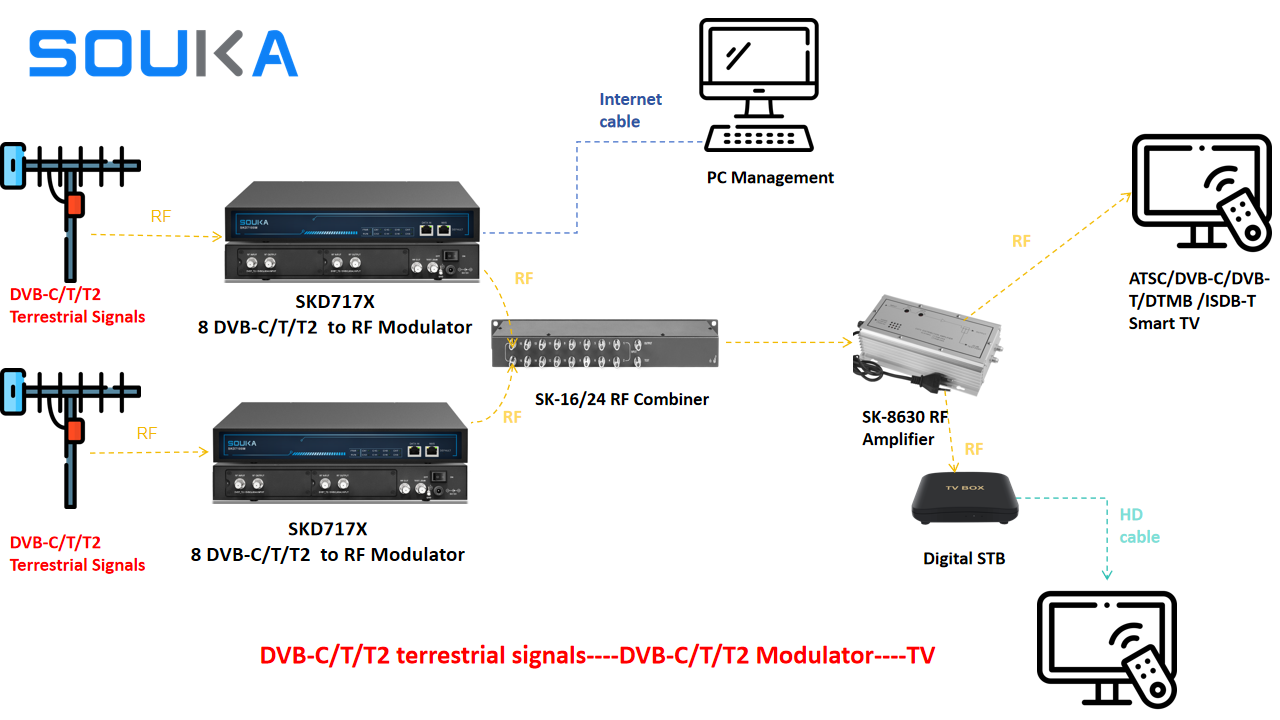

مخطط طوبولوجيا النظام:

تحديد:

SKD717X معلمة الوحدة الأساسية
مقاس	318 ( ل )* 260 ( و )* 44 ( ح )مم
تثبيت	رف 1U19 بوصة 、 مثبت على الحائط، سطح المكتب
درجة حرارة العمل والرطوبة	-10 درجة مئوية -45 درجة مئوية، 40% -70%
درجة حرارة التخزين والرطوبة	-40 درجة مئوية -70 درجة مئوية، 40% -95%
قوة	جهد الإمداد	دي سي 12 الخامس
قوة	الحد الأقصى للتيار	7000 مللي أمبير
منفذ إدخال الوحدة	بطاقات	2
منفذ إدخال الوحدة	وحدة لكل بطاقة	1 إشارة الهواء( DVB-C(J83A)/DVB-T/T2) منفذ ومنفذ اختبار واحد
إدخال IP	منفذ إدخال IP	منفذ شبكة RJ45 بسرعة 1 جيجابت
إدخال IP	تنسيق الإدخال	يدعم UDP/RTP بروتوكولات الإدخال ، يدعم SPTS/MPTS معالجة التدفق ، يدعم 2 56 عنوان IP
مخرج التردد اللاسلكي	منفذ الإخراج	موصل F أنثى، مخرج RF واحد ومخرج منفذ اختبار 1 -20 ديسيبل
	معيار الإخراج	DVBC(J83A/B/C)،DVBT/T2،DTMB،ISDB-T،ATSC (اختياري)
	ترددات الراديو نطاق التردد	50-870 ميجا هرتز الحد الأدنى للخطوة 1 ميجا هرتز
	مستوى الإخراج	≥105 ديسيبل فولت (0-20 ديسيبل) ضبط النطاق خطوة (0.5 ديسيبل)
	رفض النطاق الخارجي	≥60 ديسيبل
	معاوقة الخرج	75 أوم
	ترددات الإخراج	ترددات 4/8 (اختياري)

معلمة التعديل
ج.83أ/ج	معيار	الملحق أ/ج
	الترددات	4
	الترددات	8
	كوكبة	16QAM، 32QAM، 64 QAM، 128 QAM، 256 QAM
	مير	≥36 ديسيبل
	معدل الرمز	3.600~6.960 ميجابايت في الثانية
	نطاق تردد الإخراج (قابل للتعديل)	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	رفض النطاق الخارجي	≥60 ديسيبل
	معاوقة الخرج	75 أوم
دي تي إم بي	معيار	GB20600-2006
	الترددات	4
	الترددات	8
	كوكبة	كيو بي اس كي ، QAM16، QAM64، QAM4_NR، QAM32
	تحويل فورييه السريع	ناقل واحد، ناقلات متعددة
	إطار المزامنة	420 و 595 و 945
	شفرة معدل	0.4، 0.6، 0.8
	عمق التشابك	لا شيء، 240، 720
	مير	≥36 ديسيبل
	تردد الإخراج	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	بدون رفض الفرقة	≥60 ديسيبل
	معاوقة الخرج	75 أوم
ISDB-T	معيار	ANSI/SCTE 2001-B004
	تكرار	4
	تكرار	8
	كوكبة	QAM4، QAM16، QAM64
	تحويل فورييه السريع	2K، 4K، 8K
	فترة الحراسة	1/4، 1/8 ، 1/16 ، 1/32
	معدل الكود	1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8
	عمق التشابك	لا أحد، 2 كيلو ، 4K ، 8 كيلو
	عرض النطاق الترددي	6 ميجا هرتز
	مير	≥36 ديسيبل
	تردد الإخراج	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	بدون رفض الفرقة	≥60 ديسيبل
	معاوقة الخرج	75 أوم
DVB-T	معيار	ETS 300 744
	تكرار	4
	تكرار	8
	كوكبة	QAM4، QAM16، QAM64
	تحويل فورييه السريع	2K، 4K، 8K
	فترة الحراسة	1/4، 1/8 ، 1/16 ، 1/32
	معدل الكود	1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8
	عمق التشابك	لا أحد، 2 كيلو ، 4K ، 8 كيلو
	عرض النطاق الترددي	6 ميجا هرتز، 7 ميجا هرتز، 8 ميجا هرتز،
	مير	≥36 ديسيبل
	تردد الإخراج	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	بدون رفض الفرقة	≥60 ديسيبل
	معاوقة الخرج	75 أوم
DVB-T2	معيار	EN 302 755
	الترددات	4
	الترددات	8
	كوكبة	QAM4، QAM16، QAM64،QAM 256
	تحويل فورييه السريع	2K، 2K، 4K، 8K، 16K
	فترة الحراسة	1/4، 1/8 ، 1/16 ، 1/32
	معدل الكود	1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8
	عمق التشابك	يدعم جميع خيارات Time Interleave الثلاثة دون تقطيع فرعي أو قفزة إطارية.
	عرض النطاق الترددي	1.7، 6 ، 7 ، 8 ، 10 ميجا هرتز
	مير	≥36 ديسيبل
	تردد الإخراج	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	بدون رفض الفرقة	≥60 ديسيبل
	معاوقة الخرج	75 أوم
هيئة مراقبة الاتصالات الأسترالية	معيار	8VSB
	الترددات	4
	الترددات	8
	عرض النطاق الترددي	6 ميغا هرتز
	مير	≥36 ديسيبل
	تردد الإخراج	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	بدون رفض الفرقة	≥60 ديسيبل
	معاوقة الخرج	75 أوم
ج.83ب	معيار	الملحق ب
	الترددات	4
	الترددات	8
	كوكبة	64 ق م، 256 ق م
	معدل الرمز	5.05641 MS/s(64 QAM)، 5.360537 MS/s (256 QAM)
	مير	≥36 ديسيبل
	نطاق تعديل تردد الإخراج	50-999.999 ميجا هرتز، الحد الأدنى للخطوة 0.001 ميجا هرتز
	مستوى الإخراج	110 ديسيبل فولت ± 3 ديسيبل
	نطاق تعديل مستوى الإخراج	0～-20 ديسيبل
	بدون رفض الفرقة	≥60 ديسيبل
	معاوقة الخرج	75 أوم
